分析带锯床的润滑系统和液压系统

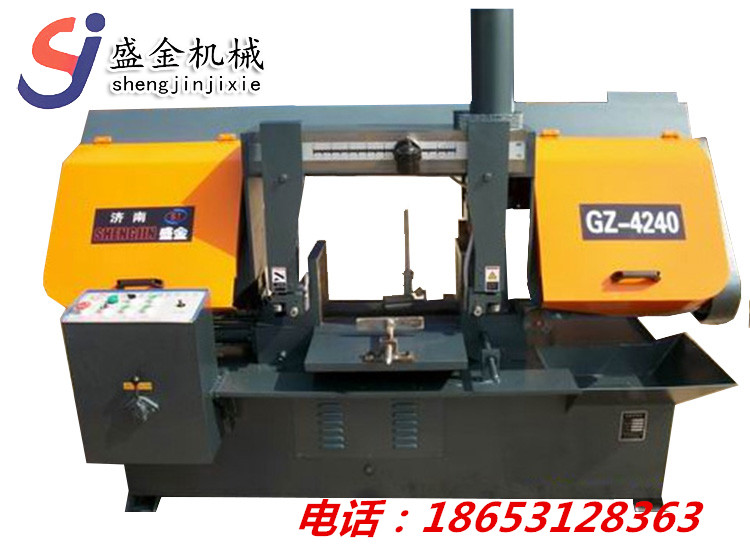

    锯床带锯床主要分为润滑系统、液压系统、电气系统、机械系统四部分组成。锯床的润滑系统开车前必须按机床润滑部位要求加油。蜗轮箱内的蜗轮、蜗杆采用30号机油润滑,由蜗轮箱上部的油塞孔注入,箱仙面备有油标,当锯梁位于最低位置时,油面应位于油标的上下限之间。试用一个月后应换油,以后每隔3-6个月换油1次,蜗轮箱下部设有放油塞。锯条传动安装在蜗轮箱上的电动机通过皮带轮,三角胶带驱动蜗轮箱内的蜗杆和蜗轮,带动主动轮旋转,再驱动绕在主动/被动轮缘上的锯条进行切削回转运动。锯条进给运动。


   锯床的液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路,在电气控制下完成锯梁的升降,工件的夹紧。通过调速阀可实行进给速度的无级调速,达到对不同材质工件的锯切需要。电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路,用来控制锯条的回转、锯梁的升降、工件的夹紧等,使之按一定的工作程序来实现正常切削循环。
  锯床四大系统的任何一个组成部分如果流转不顺畅,就会给我们的锯切带来很大的麻烦,影响生产顺利的进行!
